PCB生产为什么要做拼板和板边

发布日期:2021-02-05 作者:江西英特丽电子 点击:

PCB生产为什么要做拼板板边



PCB生产为什么要拼板和留板边,目的和作用是什么?下面江西英特丽电子就跟大家探讨下关于pcb拼板的原因,PCB拼板生产的目的主要有两方面,第一是提高贴片的效率,第二是提高PCB板材的利用率。



PCB拼板提高贴片效率

SMT行业,在SMT产线经常会看到拼板,一般是称作二合一,四合一,这是因为贴片线有很多道工序,从前端到末端的核心设备分别是印刷机、贴片机回流焊

一般前端的印刷机印刷一块板子的时间大概是10-25秒,而后端的高速贴片机贴一块板可能只需要几秒钟就把所有电子元件贴完,那么贴片机可能就会出现空等板子的现象,那么就会降低整条SMT产线的生产效率,因此需要将pcb板进行拼板,以求达到SMT产线各工序的生产效率平衡,不会出现堆积和空等的现象,让每道工序设备完全发挥效率。



PCB拼板生产提高PCB板材利用率

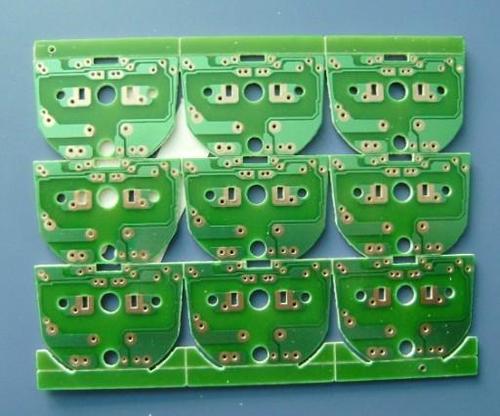

很多电子产品的电路板设计都呈现不规则形状,比如LPCB板或圆形PCB板,如果是做二合一就会浪费,做四合一就可以提高PCB板材利用率,降低PCB板材废料,




PCB制作板边的目的

1.PCB的板边设计最主要用途在辅佐PCBA生产之用现在的SMT产线非常自动化,PCB板子的运送靠的是皮带与链条,板边的最主要目的就是为了给这些皮带与链条运送板子用的。

2.PCB的板边给SMT后的ICTFVT测试时定位板子用,以免针床与测试点跑位。 作为SMT产线感应器侦测电路板位置之用。

 延伸阅读:电路板去板边—V-Cut分板机注意事项
