PCBA NPI样板测试与整改实操

PCBA NPI样板测试与整改实操

样板验证与问题整改是PCBA新产品导入（NPI）服务中最关键的验证环节。它承接前期设计评审、物料选型与工艺筹备，核心目标不是 "做出能亮的样板"，而是真实模拟生产与使用场景，系统暴露全链路隐患，完成问题闭环整改。样板合格不等于量产合格，只有经过标准化测试、精准定位问题、彻底整改复测，才能为后续批量生产扫清不确定性。英特丽科技股份有限公司依托PCBA代工代料一体化支撑能力，建立 "标准化测试—不良分析—整改复测—固标转产" 的全流程管控体系，助力研发高效、可追溯地完成新品验证。

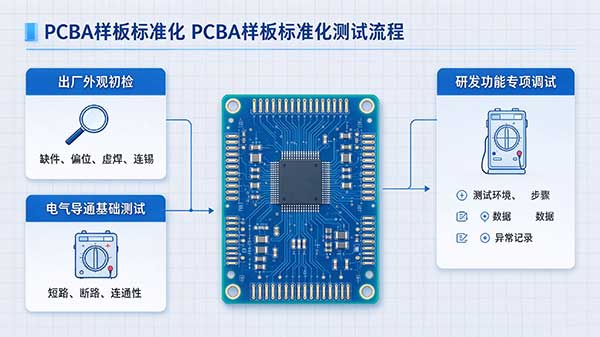

一、PCBA 样板标准化测试流程

1、出厂外观初检：样板下线后首先开展全维度外观检测，重点排查缺件、偏位、虚焊、连锡、器件破损、板面划伤、锡珠残留等工艺不良。对不良样品分类标记、拍照留存、隔离存放，初步区分工艺类不良与功能类不良，为后续问题定位提供第一手依据；

2、电气导通基础测试：对外观合格的样板开展电气导通测试，核查线路连通性、短路、断路等基础电气问题，提前拦截由焊接工艺引发的电路异常，筛选出可进入功能调试的合格样板，避免带病进入研发调试环节；

3、研发功能专项调试：由客户研发团队主导产品功能调试，NPI团队全程配合跟线，统一记录测试环境、测试步骤、测试数据与异常现象，精准留存各类功能故障信息，为后续失效分析提供完整、可复现的数据支撑。

二、样板不良问题分类与失效分析

样板阶段的问题往往相互交织，必须先分类、再归因：

1、设计类问题：电路布局不合理、线路设计缺陷、功能逻辑漏洞等导致的异常，需通过PCB改版从根本上优化解决；

2、物料类问题：元器件参数偏差、批次差异、物料不兼容等，依托英特丽代工代料供应链快速更换合规物料、重新打样验证；

3、工艺类问题：炉温曲线异常、贴装参数偏差、焊接工艺不当引发的虚焊、连锡等，通过调整生产工艺参数即可闭环整改；

4、环境测试问题：测试设备、接线方式、环境干扰造成的临时异常，优化测试方案即可排除，避免误判为产品缺陷。

针对疑难不良样品，团队通过点位测量、样品拆解、数据复盘等方式开展深度失效分析，输出结构化不良分析报告，明确问题根源、责任归属与整改方向，杜绝 "头痛医头" 式修修补补。

三、问题整改闭环与复测验证机制

1、制定专属整改方案：依据失效分析结论对症施策：设计问题优化PCB图纸、物料问题替换合规元器件、工艺问题调整生产参数、测试问题规范测试标准，每项措施明确责任人与验证口径；

2、改版复样生产：整改完成后重新启动样板生产，严格沿用原有测试环境、测试标准与判定规则，杜绝变量干扰；依托代工代料能力快速备料投产，显著压缩整改周期；

3、复测闭环归档：对新版样板开展全项复测，确认原故障完全消除、无新增不良。完整记录问题现象、分析过程、整改方案、复测结果，纳入NPI项目档案，形成可追溯、可审计的整改闭环。

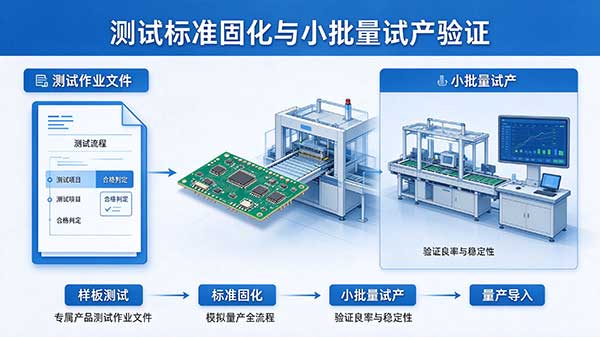

四、测试标准固化与小批量试产验证

样板测试阶段同步固化标准化测试流程、测试项目与合格判定标准，形成专属产品测试作业文件，供后续试产与量产直接复用，避免经验流失。样板整改全部闭环后，启动小批量试产，模拟量产全流程，验证批量状态下的良率与稳定性，彻底扫清量产隐患。

从样板验证到问题整改，再到标准固化与试产放量，英特丽以一体化的代工代料能力和标准化的质量管控，为每一款新品交付 "能批量、可复制、有据可查" 的可靠验证结果。
