电路板去板边—V-Cut分板机注意事项

发布日期:2021-02-02 作者:江西英特丽电子 点击:


电路板去板边—V-Cut分板机注意事项



V-CUT就是V型槽,V-cut是印刷电路板(PCB)厂商依据客户的图纸要求,事先在PCB的特定位置用转盘刀具切割好的一条条分割线,其目的是为了方便后续SMT电路板组装完成后的分板用,因为其切割后的外型看起来就像个英文的V字型



因为PCB板的强度硬度蛮高,如果徒手直接扳开是不太现实,因此需要有V-Cut这类事先切割好的凹槽线来方便生产电路板的分板作业。需要分板是因为电路板通常会做一些拼板作业,拼板为了提高电路板的板材利用率与提高SMT产线的生产效率

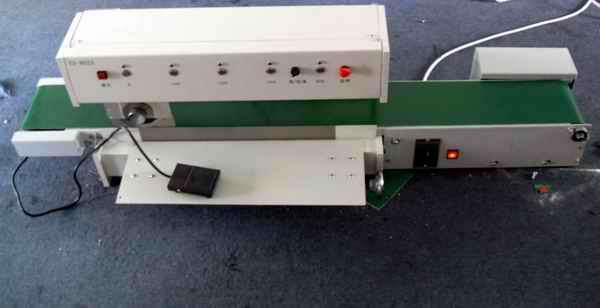

下面图片是一台V-cut 去板边切割机,它可以快速且无应力的切断在电路板上预切出的V型槽 ,它的原理很简单,就是把V 型沟槽对准圆形的刀片,然后用力的推过去,有些机器有自动跑刀设计,只要一个按钮,刀片就会自动移动划过电路板的V- cut并把板子切断,刀片的高度也可以调整,但是高度的高低会影响到板子是否可以一次切断或两次切断板子。 V-Cut电路板分板机比直接用手扳断 V 型槽有较稳定的品质。

 src=http _img1.99114.com_group1_M00_27_0E_wKgGTFU8O3mAYR4LAABA_dnAg1M068_600_600.jpg&refer=http _img1.99114.com&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg.jpg

V-Cut切割机的缺点

1.必须要求电路板厂事先在电路板上切割出 V 型槽,否则 V-Cut 切割机无法工作

2.V-Cut 切割机不能做不连续的切割,V-Cut切割机无法先切一段,然后举起刀片,再切割下一段V-Cut,它必须一路切到底。所以如果中间有零件挡在中间,就不适合做 V-Cut

3.电路板经过 V-Cut 切割机后会自动掉落到平台上,可能会损伤电子元器件

如果是单面板,把有件的那一面朝上;如果是双面板,把零件较多的一面朝上,以避免电子元件损伤

4. V 型槽对准圆型刀片是一个问题,如果没对准或是操作不当,刀片就会跳出 V 型槽,位置切偏,损坏电路板及刀片。
