OMRON欧姆龙VT-X700/X-RAY

技术特点：

详细介绍

产品品牌：OMRON欧姆龙

产地：日本


OMRON欧姆龙VT-X700/X-RAY：近年来，在车载电子行业、消费性电子业、数码家电业，除了对于及其尺寸、多功能、高性能等方面的要求以外，越来越多的厂家增加了高密度的元件贴装。

组装在成品里的贴装基板，也很大数量地用到BGA/CSP等表面无法看到焊锡接合面的元件。以往的X射线透视型检查手法，会发生很多误判以及漏判，使检查结果极不稳定。

欧姆龙VT-X700/X-RAY为您解决SMT产线的实际问题:

1:高度可信赖性

欧姆龙VT-X700/X-RAY针对BGA元件的焊锡接合面等穿透型X射线装置或者目视检查无法检测到的形状，本机器通过CT断层扫描进行检测。可以做到精确的良品判定。


2：高速

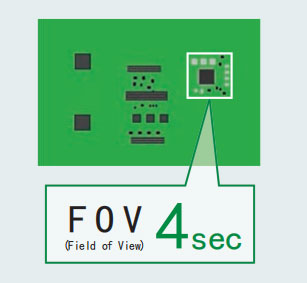

1个FOV的检查时间只需要4秒，达到高速检查。


安全，X射线的泄漏量低于0.5μSv/h只有在需要时才以脉冲方式发射X射线，在降低放射线发射量的同时，也可延长内部元件的使用寿命。

欧姆龙VT-X700/X-RAY性能特点：

高速X射线CT断层扫描自动检查装置
型号：VT-X700-E,VT-X700-L

欧姆龙VT-X700/X-RAY，对应量产在线全数检查的高速CT断层扫描X射线检查装置

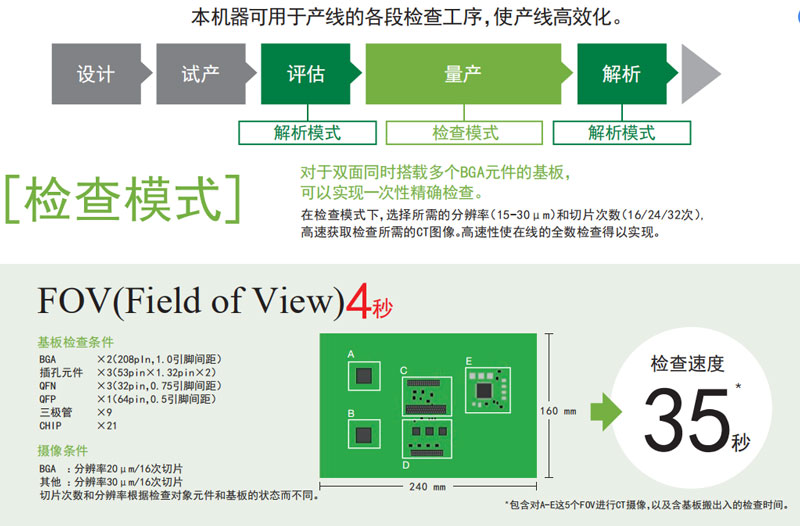

欧姆龙VT-X700/X-RAY工作模式：

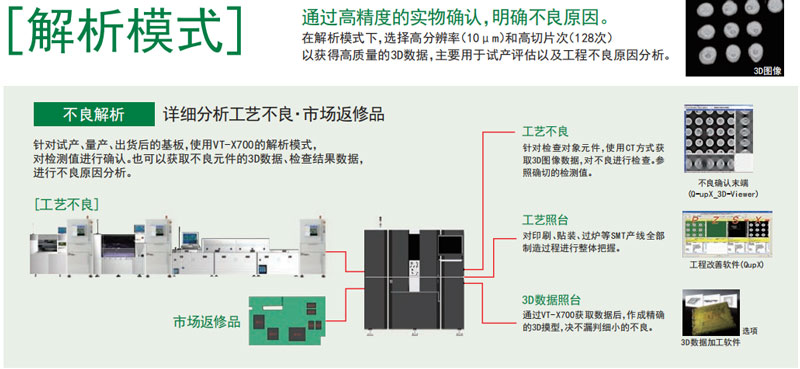

欧姆龙VT-X700/X-RAY解析模式：


项目		内容
机种		VT-X700-E VT-X700-L
检查对象元件		BGA/CSP、插入元件、SOP/QFP、三极管、CHIP元件、底部电极元件,QFN,功率模块
检查项目		缺焊、未浸润、焊锡量、偏移、异物、桥接、引脚有无等(根据检查对象不同作不同选择)
摄像规格	摄像方式	通过平行CT进行3D切片摄像
	摄像分辨率	10.15,20,25,30山m(可根据不同检查对象进行选择)
	X线源	密闭型微型聚焦X射线管(130KV)
	X线感测器	FPD
对象基板	基板尺寸	对应基板(50×50-330×305mm)厚度:0.4-3.0mm	对应基板(50×50-610×610mm)厚度:0.6-7.0mm
	基板重量	2.0kg以下(元件已贴装的状态)	12.0kg以下(元件已贴装的状态)
	搭载元件高度	表面:50mm以下	反面:20mm以下
	板弯	2.0mm以下	3.0mm以下
机器规格	外形尺寸	1.550 (W) X1.650(D) X1.620 (H) mm	2.180（W） X2.500(D)×1.720(H)mm
	装置重量	约2.920kg	约5,250kg
	基板搬送高度	900±15mm
	电源电压	单相200/210/220/230/240VAC(±10%),50/60Hz	3
	功率	3.1kVA	4.7kVA
	x射线泄漏量	低于0.5 u Sv/h
