SAKI在线BF-3Di AOI

  • 所属分类:saki aoi

  • 技术特点:
  • 点击次数:
  • 发布日期:2020/06/12
  • 在线询价
详细介绍



产品名称:SAKI在线在线AOI自动光学检测仪BF-3Di

品牌:SAKI

产地:日本




SAKI在线在线AOI自动光学检测仪BF-3Di简介:

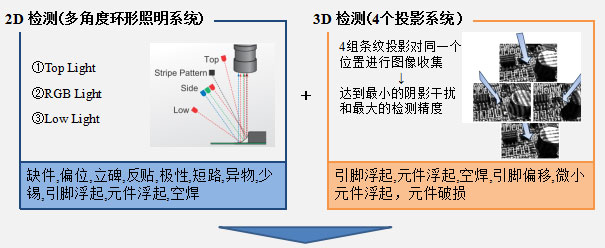

1.1 投影系统原理 - 2D + 3D 检测

2D 图像 + 3D 图像

SAKI在线在线AOI自动光学检测仪BF-3Di可以同时获取2D和3D的图像





SAKI在线AOI 1.1.1 全板3D检测高速并且无阴影干扰的全板3D检测



全板3D检测

SAKI在线在线AOI自动光学检测仪BF-3Di使用条纹光投影的相位系统可以计算出精确的高度信息.这是其他技术难以实现的.

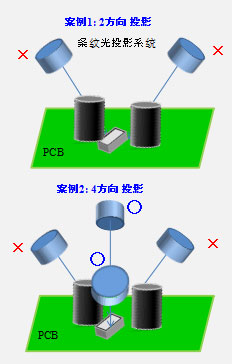

4方向条纹光投影技术


使用4个方向的投影对元件进行检测.多角度的条纹光可以避免阴影对检测结果的影响.

如果使用2组投影,高元件产生的遮挡,会影响到部分区域的高度检测.BF-3Di使用4个方向的投影,在有高元件的区域,可以使用其他角度的投影系统完成高精确度的高度检测.



SAKI在线AOI完美对应各种元件类型

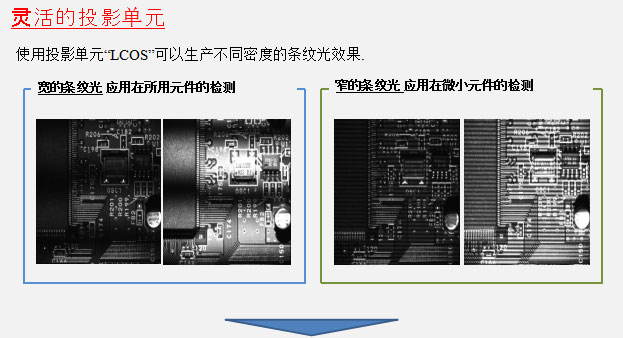

SAKI在线在线AOI自动光学检测仪BF-3Di使用多组条纹光系统.通过投射宽窄模式的黑白条纹光,可以稳定地精确测量出各种类型元件的高度信息.例如:0402mm元件,黑色的IC本体,以及镜面材质的元件.

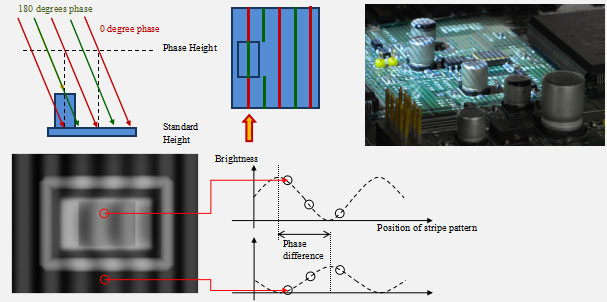

1.2/BF-3Di在线AOI 投影的原理 – 投影单元 -




PMP,使用等同于SPI的相位转换技术,可以倍化条纹投影系统的精度,从而缩短高速测量的时间

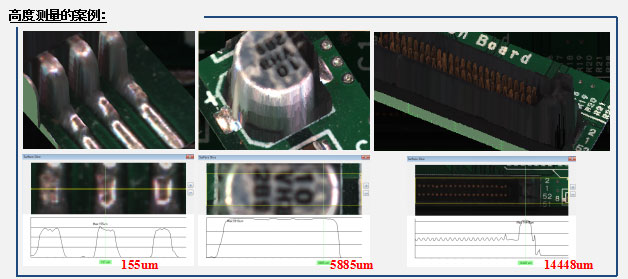

1.2.2 最大的测量高度: 20mm

BF-3Di在线AOI从一般的焊点到连接器,全部可以精确测量高度测量达到了 20mm,PCB上有很多不同的元件需要检测.BF-3Di可以检查自密脚IC锡点到钽电容等高度元件,高度测量的范围覆盖面广,从而可以达到全板3D的高度测量.

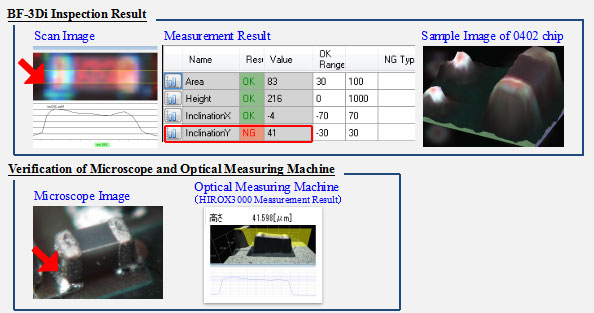

2.1 SAKI在线AOI创新技术 – 微小元件的检测

完美的0402mm Chip 元件检测微小元件的应用是未来SMT行业的一个趋势, BF-3Di 的检测能力可以完美应对0402mm元件的缺件,偏位,浮起等不良类型的检测要求. BF-3Di可以通过高度的测量完美应对传统2D AOI在焊后遇到的所有检测难点,达到稳定的精确测试.

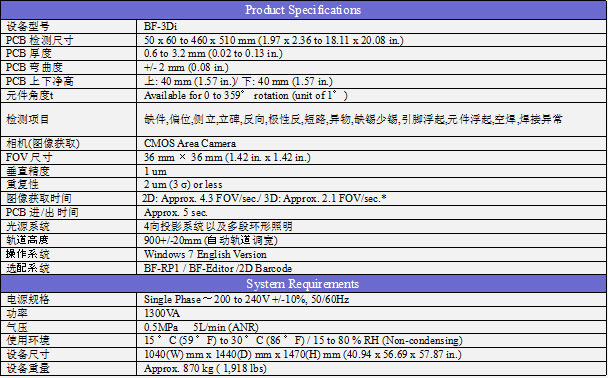

SAKI在线在线AOI自动光学检测仪BF-3Di在线AOI参数详情:



江西英特丽电子科技有限公司成立于2016年5月,总投资6个亿,厂房面积3万平方米,坐落于风景优美,人杰地灵的才子之乡抚州市临川区高新科技产业园,是电子制造领域智能制造的代表性工厂之一。


公司目前有20条ASM/西门子贴片机自动化生产线及SMT周边配套设备设施,客户涵盖SMT,智能家居,智能穿戴,智能通信,LCD,LED,OLED,Ultrabook,车载电子,PC/服务器,电子识别,消费类电子等众多电子企业。


公司提供SMT设备整体解决方案,包含全新/二手全自动化锡膏印刷机,二手SMT贴片机SMT回流焊,SPI锡膏检测仪,AOI全自动光学检测机,AXI,SMT周边配套设备,SMT设备租赁等服务
