smt贴片加工回流焊的工作原理

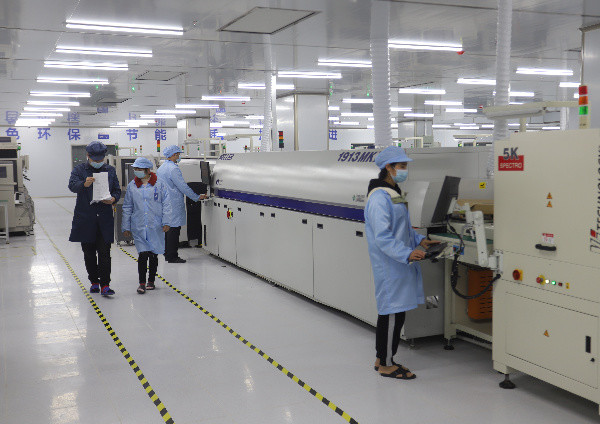

回流焊是smt贴片加工厂每条线必备的设备（也有两条线共用一台双轨回流焊的情况，使用移栽机接驳台就可以，这样做的目的是可以省车间空间），回流焊在smt电子加工扮演了重要的作用，今天跟大家阐述下回流焊的工作原理。
回流焊一般包含预热区、恒温区、加热区及冷却区，不同温区可能有2-3个炉膛空间，因此很多回流焊有8温区或10/12温区等等，温区长度可有效的设置炉温曲线，有助于焊接的品质，但是也有其劣势，耗能大是其一，另外就是温区热保护如果没做好，会影响pcb焊盘上的锡膏的吸热效果。
回流焊预热区是将pcb及电子元件从常温慢慢升温，避免瞬时间常温突然进入高温而产生爆裂，然后流经恒温区，此温区目的是让pcb及电子元件达到表面整体温度相差不大，再经过加热区，此温区是温度最高区域，一般在220-250度之间，可以将锡膏热熔让电子元件爬锡，再经过冷却区，让pcb、电子元件及热熔锡膏迅速降温。
回流焊的工作原理基本如上述所说，从回流焊字面上的含义可以知道，回流焊在炉膛内是热能回流，在pcba表面循环回流，以此达到锡膏热熔。
