贴片加工钢网印刷机是干什么用的?

发布日期:2022-12-16 作者:江西英特丽电子科技 点击:

贴片加工钢网印刷机是干什么用的?


就目前SMT工艺而言,贴片加工离不开钢网印刷机(也称锡膏印刷机),其主要用途是将锡膏刮涂通过钢网漏印到pcb焊盘上。


钢网印刷机位于SMT工艺段的前段,在pcb上板后,就需要钢网印刷机将锡膏印刷到pcb焊盘。


钢网印刷机印刷锡膏的作用是为后面的贴片机贴片、回流焊接做准备工作。


钢网印刷机的工作原理是pcb通过轨道传送到工作台,工作台升起至钢网的底部(大概留有0.5-1mm的间距),然后刮刀来回刮锡膏,锡膏通过钢网上的孔洞渗漏到pcb焊盘上(钢网孔洞需要根据pcb的焊盘做激光打孔)。

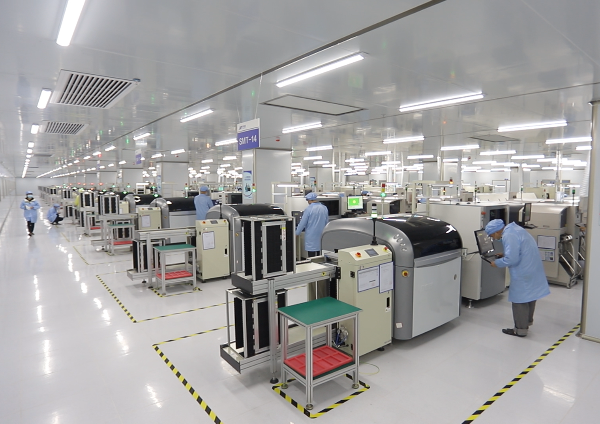

钢网印刷机如下图黑色盖子机器设备,在上板机的后面。




英特丽电子科技 www.intelli40.cn

为客户提供一站式PCBA代工代料和SMT贴片服务


英特丽电子科技(江西基地)是专业的SMT贴片加工厂,有24条高端ASM(西门子)SMT生产线,8条松下自动插件线,8条波峰焊生产线,15条组装包装生产线,小时贴片能力超过300万点,月贴片能力接近20亿点,可Z小贴装01005元件,可贴装Z密0.1mm间距IC,配置温湿度及ESD闭环监控系统,测试设备,实现MES全覆盖,所有生产及检测设备均连接MES,实验室设备配置设备200+台/套包含X-Ray,Rohs试验,跌落试验,模拟运输振动试验,高低温湿热试验,盐雾腐蚀试验,耐破裂强度试验等
