贴片加工使用的PCB由哪几部分组成?

发布日期:2022-05-20 作者:www.intelli40.cn 点击:

贴片加工使用的PCB由哪几部分组成?


PCB和PCBA是有区别的,详情可以看此篇文章(   PCBPCBA是什么意思PCB PCBA区别?有什么差异?),PCB是一块光板,上面没有贴装元器件,但PCB也是由多个工艺生产而成,具有一定的技术性,在整个SMT行业来讲,PCB也算是一种元件(称为被动元件),就好比如是建房子的地基,那么今天跟大家聊聊PCB由哪几部分组成。

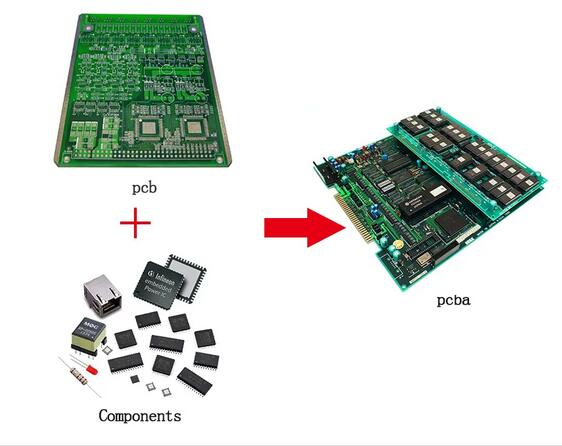

PCB与PCBA的差异,可看下图比较

pcb是一块光板,上面只是一些覆铜的焊盘和丝印层,需要贴装下面的一系列电子元件,最后成为右边的PCBA

pcb pcba.jpg



PCB的结构有单层、双层、多层结构,不同层次结构的制作方式不同

单层板:
即只有一面敷铜而另一面没有敷铜,通常元器件贴装在没有敷铜的一面,敷铜的一面用于布线和焊接

双层板:
两个面都敷铜的电路板,一面为顶层,另一面为底层,顶层贴装元器件面,底层为元件焊接面

多层板:
多个工作层面的电路板,除了顶层和底层,还包含若干中间层,通常中间层可作为导线层、信号层、电源层等,层与层之间相互绝缘,层与层的连接通过过孔来实现



PCB电路板的各组成部分和功能
焊盘:用于焊接元器件的垫盘,主要为金属铜材质
导线:连接元件引脚的电气网络铜膜
安装孔:固定印刷电路板
接插件:用于电路板之间连接的元器件
通孔:用于连接各层之间元器件引脚的金属孔
电气边界:用于确定电路板的尺寸,电路板上的元件都不能超过该边界



PCB电路板各层的功能作用
丝印层:在PCB上印上元器件的流水号、生产编号、公司名等
防护层:确保PCB上不需要镀锡的地方不被镀锡,保证电路板运行的可靠性
信号层:放置元件或布线,中间层用来布置信号线,顶层和底层用来放置元器件或敷铜(常见多层板)
内部层:主要用作信号布线层
钻孔层:用于PCB板上钻孔的位置

英特丽电子科技是一家专业的贴片加工厂,提供PCB代采、电子元件代采、贴片代工代料、贴片代工、DIP插件、测试、成品组装包装一站式的服务  www.intelli40.cn
