钢网是贴片加工厂必须用到的模具，主要用在锡膏印刷环节，钢网的制作需要gerber文件，这样才能做好钢网模具，根据pcb焊盘来制作钢网，钢网好比是个漏斗，让锡膏能够准确的漏印到焊盘上面，钢网有非常大的作用，影响贴片加工的质量。

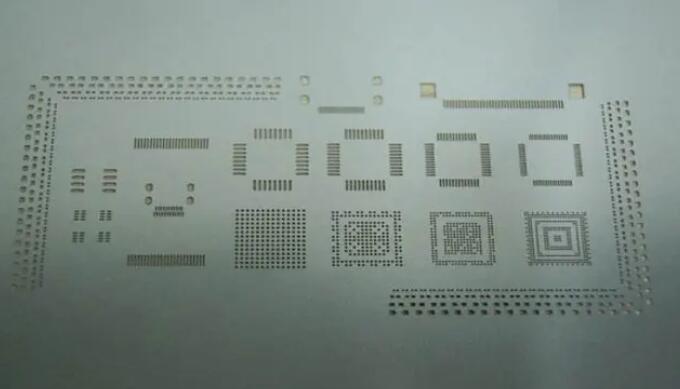

钢网的样子，如下图，好比是制作精良的锡膏漏斗
下面来谈下钢网的制作要求，目前90%以上的钢网都是通过激光切割制作，孔壁比较丝滑，有利于锡膏的渗漏
1）根据相关PCB文件和资料让钢网供应商制作钢网；
2）钢网的尺寸要根据印刷机的尺寸结构以及产品规格来决定；
3）需要标机钢网的厚度、生产日期、材质等；
4）钢网开孔一般小于焊盘的四分之一，这样有利于锡膏的释放
5）钢网的开孔进板流向要跟贴片机统一；
钢网制作完毕后，验收相关注意事项
1）钢网厚度是否符合要求；
2）钢网的尺寸是否正确；
3）钢网平整度是否达标；
4）钢网开孔位置及数量是否与文件一致；
贴片加工，钢网的好坏会影响印刷的品质，印刷的品质会影响到回流焊接的品质，因此钢网是非常重要的模具，因为钢网制作好坏会影响到锡膏印刷到焊盘上是否均匀平整饱满，而锡膏的平整度、偏移量、厚度都会决定焊接的品质问题，因此钢网的验收要非常重视，贴片加工厂要选择优质的钢网供应商进行合作。
