mpm 125+锡膏印刷机

  • 所属分类:贴片加工/测试设备

  • 技术特点:
  • 点击次数:
  • 发布日期:2021/03/20
  • 在线询价
详细介绍

江西英特丽贴片加工厂生产设备

mpm 125+锡膏印刷机简介


基板处理:

最大基板尺寸(XxY)609.6mmx508mm(24x20)

对于比20”大的电路板,需用专用夹具

最小基板尺寸(XxY)50.8mmx50.8mm(2x2)

基板厚度尺寸:0.2mm5.0mm(0.008”至0.20)

最大基板重量:4.5kg(10lbs)

基板边缘间隙:3.0mm(0.118")

底部间隙:12.7mm(0.5")标准。可配置25.4mm(1.0)

基板夹持:固定顶部夹紧,工作台真空

基板支撑方法:磁性顶针可选件:真空挡板,真空顶针,支撑块,专用夹具,已获专利的自动器具,Quik-Tool


印刷参数:

最大印刷区域(XxY)609.6mmx508mm(24x20)

印刷脱模(Snap-off)0mm6.35mm(0"0.25")

印刷速度:0.635mm/秒至304.8mm/(0.025in/-12in/)

印刷压力:022.7kg(0lb50lbs)

模板框架尺寸:737mmx737mm(29"x29")较小尺寸模板可选

影像视域(FOV)10.6mmx8.0mm(0.417x0.315)

基准点类型:标准形状基准点(SMEMA标准),焊盘/开孔

摄像机系统:单个数码像机-MPM已获专利的向上/向下视觉系统

整个系统对准精度和重复精度:±12.5微米(±0.0005)@6σ,Cpk2.0*

技术指标通过生产环境工艺变化来表现,这个性能数据包括了印刷速度,桌子升起和照相机移动。

实际焊膏印置精度和重复精度:±20微米(±0.0008)@6σ,Cpk2.0*

基于第三方测试系统验证的实际焊膏印刷位置重复精度

循环时间:11秒标准

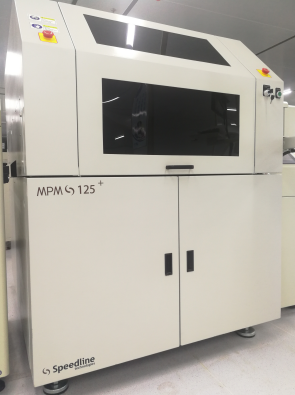

mpm 125+锡膏印刷机.png
