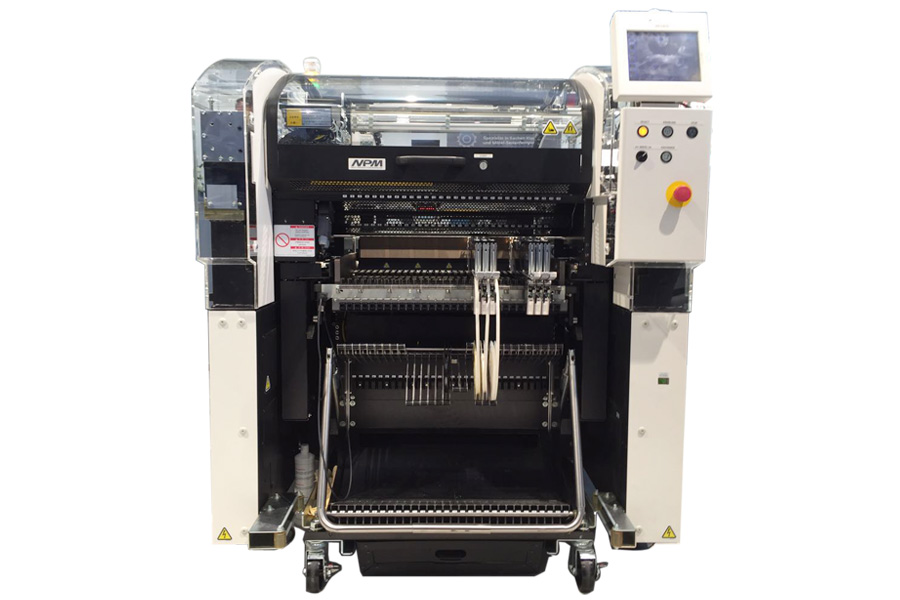

松下NPM-W贴片机

  • 所属分类:松下贴片机

  • 技术特点:
  • 点击次数:
  • 发布日期:2021/01/26
  • 在线询价
详细介绍


松下NPM-W贴片机产品参数:



机种名:NPM-W

基板尺寸

单轨*1

整体实装:L50mm×W50mmL750mm×W550mm

2个位置实装:L50mm×W50mmL350mm×W550mm

双轨*1

单轨传送:L50mm×W50mmL750mm×W510mm

双轨传送:L50mm×W50mmL750mm×W260mm



基板替换时间

单轨*1

整体实装:4.4s(在基板反面没有搭载元件时)

2个位置实装:2.3s(在基板反面没有搭载元件时)

双轨*1

单轨传送:4.4s(在基板反面没有搭载元件时)

双轨传送:0s**循环时间为4.4s以下时不能为0s



电源:三相AC200,220,380,400,420,480V2.5kVA

空压源*20.5MPa,200L/minA.N.R.

设备尺寸*2W1280mm*3×D2332mm*4×H1444mm*5

重量:2250kg(只限主体:因选购件的构成而异。)



贴装头:16吸嘴贴装头(搭载2个贴装头时)

贴装Z快速度:70000cph0.051s/芯片)

IPC98501608):53800cph*8

贴装精度(Cpk1):±40μm/芯片

元件尺寸(mm)0402芯片*6L6×W6×T3

元件供给 编带 编带宽:8/12/16/24/32/44/56mm

Max,120连(8mm编带、双式编带料架时(小卷盘))



贴装头:12吸嘴贴装头(搭载2个贴装头时)

贴装Z快速度:62500cph0.058s/芯片)

IPC98501608):48000cph*8

贴装精度(Cpk1):±40μm/芯片

元件尺寸(mm)0402芯片*6L12×W12×T6.5

元件供给 编带 编带宽:8/12/16/24/32/44/56mm

Max,120连(8mm编带、双式编带料架时(小卷盘))



贴装头:8吸嘴贴装头(搭载2个贴装头时)

贴装Z快速度:40000cph0.090s/芯片)

贴装精度(Cpk1):±40μm/芯片,±30μm/QFP 12mm32mm,±50μm/QFP 12mm以下

元件尺寸(mm)0402芯片*6L32×W32×T12

元件供给 编带 编带宽:856/72mm

前后交换台车规格:Max.120连(编带宽度、料架按左述条件)

单式托盘规格:Max.86连(编带宽度、料架按左述条件)

双式托盘规格:Max.60连(编带宽度、料架按左述条件)

杆状:前后交换台车规格:Max.14

单式托盘规格:Max.10

双式托盘规格:Max.7

托盘:单式托盘规格:Max.20

双式托盘规格:Max.40



贴装头:3吸嘴贴装头※7(搭载2个贴装头时)

贴装Z快速度:11000cph0.33s/QFP

贴装精度(Cpk1):±30μm/QFP

元件尺寸(mm)0603芯片~L150×W25(对角152)×T28

元件供给 编带 编带宽:856/72/88/104mm

前后交换台车规格:Max.120连(编带宽度、料架按左述条件)

单式托盘规格:Max.86连(编带宽度、料架按左述条件)

双式托盘规格:Max.60连(编带宽度、料架按左述条件)

杆状:前后交换台车规格:Max.14

单式托盘规格:Max.10

双式托盘规格:Max.7

托盘:单式托盘规格:Max.20

双式托盘规格:Max.40



松下贴片机NPM-W产品特点:



1、在综合实装生产线实现高度单位面积生产率

贴装&检查一连贯的系统,实现高效率和高品质生产



2、可以对应大型基板和大型元件

可以对应750×550mm的大型基板,元件范围也扩大到150×25mm



3、双轨实装实现高度单位面积生产率(选择规格)

根据生产基板可以选择「独立实装」、「交替实装」、「混合实装」中的Z佳实装方式


江西英特丽电子科技有限公司成立于2016年5月,总投资6个亿,占地面积12亩,厂房面积3万平方米,坐落于风景优美,人杰地灵的才子之乡抚州市临川区高新科技产业园,是电子制造领域智能制造的代表性工厂之一。


公司目前有20条ASM/西门子贴片机自动化生产线及SMT周边配套设备设施,客户涵盖SMT,智能家居,智能穿戴,智能通信,LCD,LED,OLED,Ultrabook,车载电子,PC/服务器,电子识别,消费类电子等众多电子企业。


公司提供SMT设备整体解决方案,包含全新/二手全自动化锡膏印刷机,二手SMT贴片机SMT回流焊,SPI锡膏检测仪,AOI全自动光学检测机,AXI,SMT周边配套设备,SMT设备租赁等服务
