SMT贴片生产线为何有短线和长线之分?

发布日期:2023-03-08 作者:江西英特丽电子科技股份有限公司 点击:

SMT贴片生产线为何有短线和长线之分?

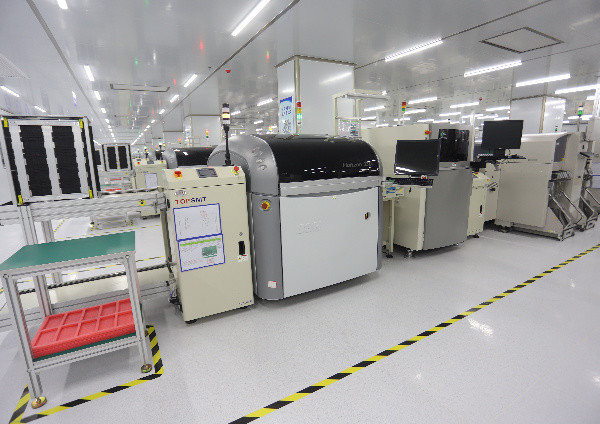

SMT贴片生产线有长线和短线之分,这里说的长线和短线指的是smt生产线体的机器数量,短线比如只有锡膏印刷机、贴片机、回流焊等设备,长线比如就有上板机、锡膏印刷机、SPI、贴片机(可能有多台贴片机组合)、回流焊、AOI等等设备。每个贴片工厂不同产品选择不同线体进行生产。


为何SMT贴片生产线体有长短之分,主要原因如下


1)生产效率

有些产品小批量多品种,量少,那么只要开短线生产即可满足产能需求,并且用短线可以拼板提高生产效率,因为锡膏印刷一片板需要大概20-30S,把小板拼成大板(比如说双拼、四拼、八拼),那么贴片机贴装效率就会更高更快。


2)保持生产平衡

锡膏印刷一片板大概20-30S,如果贴片机贴装只需要15S,那么贴片机贴装完后还需要等待锡膏印刷完成,那么贴片机就会出现待机状态,这样就大大降低了生产效率,如果贴片机贴一块板需要40S,那么锡膏印刷一块板完成,而贴片机还在贴装,那么锡膏印刷机则会出现待机生产,同样降低了产能,因此为了保证产线每台设备都同时在工作,则需要做到产线设备平衡,比如锡膏印刷一块板25S,那么贴片机的贴装效率也需要达到25S,这样前段工艺设备刚工作完,后面设备也刚工作完,就可以连续工作,这样就可以大大保障产线设备的利用率,因此会有长短线之分。


目前有些贴片加工厂因为设备投入资金的问题或者场地原因,不能对线体增加设备,那么就会在线体上加装缓存机,缓存机的原理顾名思义就是缓存,为前后两台设备起到缓冲的作用,比如锡膏印刷机印刷一块板20S,而贴片机需要贴25S甚至更长时间,那么前后两台设备的工作平衡达不到连续,就可以用一台缓存机加在锡膏印刷与贴片机之间,锡膏印刷完的板子,贴片机来不及贴装,之间先存到缓存机里,锡膏印刷机就不必等待贴片机贴装完一片板再开始印刷,而可以按照连续不断印刷,印刷完就通过接驳台导轨存入缓存机,当贴片机贴装完后,就可以向缓存机发出指令,缓存机就输送板子到贴片机工作仓进行工作。当然这样是一个解决产线效率平衡的一个方法,但是最好还是能够保持产线生产平衡不会出现太大的时间差。
