smt贴片印刷连锡的原因与解决方法

发布日期:2023-01-11 作者:江西英特丽电子科技股份有限公司 点击:

smt贴片印刷连锡的原因与解决方法


smt贴片加工会出现一些品质不良问题,比如立碑、连锡、空焊、假焊等等,出现不良品质的原因有很多,如果出现需要具体问题具体分析,让工艺工程师排查问题找到解决方法,保证品质优良。



今天跟大家介绍下smt贴片印刷连锡的原因和解决方法。


什么是smt贴片连锡?www.intelli40.cn

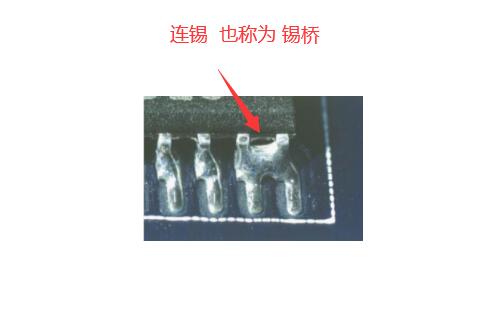

从字面意思上可以很好理解连锡概念,大致就是相邻焊盘出现多余的锡,形成连接,不同焊盘或者线路,被多余的锡连在一起,也称为锡桥。如下图所示:




了解连锡的定义和实际图片后,我们就需要去分析连锡出现的原因和改善对策,以下就是smt贴片连锡的相关原因和一些改善对策:


1)锡膏粘性差

锡膏是由锡粉和助焊剂组合而成,在未拆封使用前会放在冰箱内,当需要使用的时候,就需要提前回温并且搅拌均匀,出现连锡是由于锡膏的粘性差,可能是回温或搅拌时间不够充分。

改善对策:

使用前提前正常回温30分钟以上,并且搅拌均匀,直到搅起锡膏下流不会出现断流就行。目前越来越多的大厂使用智能锡膏管理柜,可以有效改善此问题。


2)钢网开口不够精确

贴片需要使用钢网,钢网其实就是pcb焊盘的漏点,需要制作的跟pcb焊盘大小尺寸、位置一样,有些钢网制作出现瑕疵,可能就会出现开口过大,导致漏印锡膏量过多,出现锡膏偏移导致连锡。

改善对策:

钢网需要根据Gerber文件仔细核对,并且使用激光开网,同时钢网开口(尤其是有引脚的焊盘)尽量开口比实际焊盘小四分之一。


3)锡膏印刷机印刷时,pcb板出现松动

pcb焊盘上面要印刷锡膏,需要使用锡膏印刷机,锡膏印刷机有个工作台,用于pcb锡膏印刷和脱模,在pcb焊盘锡膏印刷时,pcb需要传送到工作台指定位置,并且需要夹具固定pcb板,如果传送位置出现偏差,夹具没夹紧pcb,都会出现印刷偏移,产生连锡。

改善对策:

锡膏印刷机印刷锡膏时,需要提前调试好程序让pcb传送位置精确,夹具要定期检查更换保养


综合以上因素,为了避免出现连锡等不良品质发生,需要前期做好打样,也可在印刷机后面加个SPI检测,尽可能降低不良率。


英特丽电子科技 www.intelli40.cn

为客户提供一站式PCBA代工代料和SMT贴片服务


英特丽电子科技是专业的SMT贴片加工厂,有24条高端ASM(西门子)SMT生产线,8条松下自动插件线,8条波峰焊生产线,15条组装包装生产线,小时贴片能力超过300万点,月贴片能力接近20亿点,可Z小贴装01005元件,可贴装Z密0.1mm间距IC,配置温湿度及ESD闭环监控系统,测试设备,实现MES全覆盖,所有生产及检测设备均连接MES,实验室设备配置设备200+台/套包含X-Ray,Rohs试验,跌落试验,模拟运输振动试验,高低温湿热试验,盐雾腐蚀试验,耐破裂强度试验等。
