贴片加工_回流焊回流区的作用是什么

发布日期:2022-06-20 作者:www.intelli40.cn 点击:


贴片加工_回流焊回流区的作用是什么



贴片加工,随着工艺技术的不断发展,元件焊接技术也在不断的完善和改进,这些工艺的改进和提升,都是得益于电子产品技术的快速发展,就拿回流焊来说,从Z开始的空气回流焊到氮气再到真空回流焊,回流焊接的设备技术也得到突飞猛进的发展,Z主要的是消费者对产品品质的追求带来了技术的提升,对产品品质的可靠性和安全性追求,促进了生产技术水平的发展。

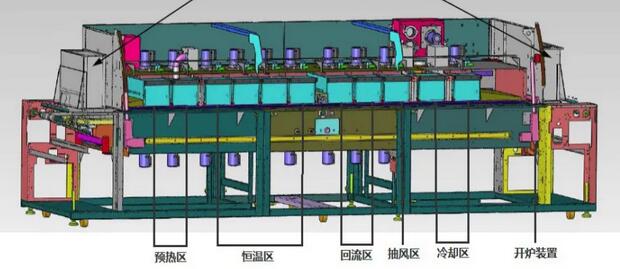

回流焊是smt贴片加工技术的三大核心工艺设备,常见于smt生产线后段,主要作用就是将锡膏热熔,让元件爬锡固定在pcb焊盘上,回流焊常见有4个温区,Z前面的是预热区,接着恒温区、再是回流区、Z后是冷却区,不同的温区有不同的功能,今天就具体聊下回流焊回流区的作用。


回流焊回流区是温度的Z顶峰,一般在250度左右,前面的预热区将炉膛内的温度慢慢爬升,然后到恒温区,所有元件的温度基本保持差不多,然后进入回流区,温度达到Z高峰(一般处于回流焊炉温驼峰值),此时锡膏中的锡粉颗粒和助焊剂热熔(助焊剂挥发掉,锡粉溶解成液态),然后液态锡爬上元件引脚,Z后经过冷却区,液态锡凝结为固态,从而将元件牢固的焊接到pcb的焊盘上,发挥焊盘与元件的电子通讯功能。


说白了,回流焊回流区的作用就是热熔锡膏,元件爬锡。。。
