SMT贴片加工中PCB板的选型思路与管控要点

SMT贴片加工中PCB板的选型思路与管控要点

PCB作为SMT贴片里元器件的承载基体，板材品质选型是否合理，会直接左右贴装对位精度、回流焊接良率以及电子产品长期使用的可靠性。在选型阶段不能只看成本，要结合SMT制程特点、电路功能设计、量产工艺条件、终端使用环境做综合评估，挑选适配的PCB方案，从物料源头降低贴片不良风险，保障产线顺畅生产。

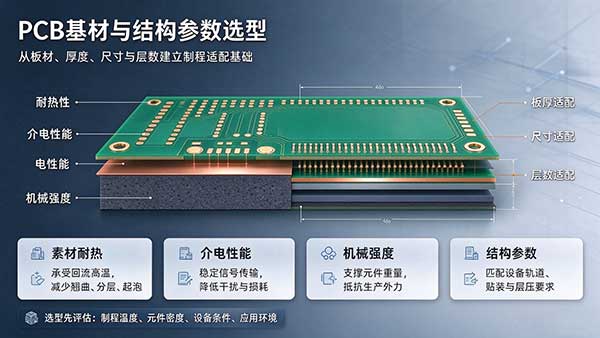

基材是PCB选型的核心基础，也是适配SMT高温制程的第一道关卡。SMT回流焊峰值温度较高，基材必须拥有优异的耐热性能，经受高温冲击后不出现分层、起泡、翘曲变形等问题，一旦板材耐热不足，板体形变会直接引发贴装偏移、空焊、虚焊等缺陷。同时基材的介电常数、介质损耗要满足电路信号要求，高频产品对介电稳定性要求更高，避免信号失真、信号干扰。板材还需要具备足够的机械强度，在贴片、分板、测试等工序中，能够承受设备压力、外力弯折，减少板体断裂、基材受损的情况，保障组装和终端使用阶段的结构稳定。不同等级FR-4基材、高TG板材、铝基板等基材适用场景差异明显，高TG板材更适合多次回流、厚板和高密度产品，铝基板则多用于大功率带散热需求的产品，要根据实际工况精准选用。

PCB结构参数必须和SMT产线设备、元器件封装相互匹配。板厚选择要兼顾元器件重量、贴片机轨道传输能力，板材太薄容易在输送和贴装时发生弯曲，太厚则会受设备限位影响，影响贴装头作业。PCB外形尺寸也要适配印刷机、贴片机、回流炉的传送轨道，尺寸过大容易卡板，过小则影响载具固定，增加定位偏差。电路板层数依照线路复杂程度而定，简单控制板选用单双层板即可；高速信号、高密度布线产品则需要多层板，多层板重点关注层压对位精度、过孔孔壁质量，层偏会造成线路开路、阻抗异常，孔壁粗糙、空洞也会埋下可靠性隐患。设计阶段提前和PCB厂、SMT工厂对齐结构参数，避免参数不匹配造成量产卡顿。

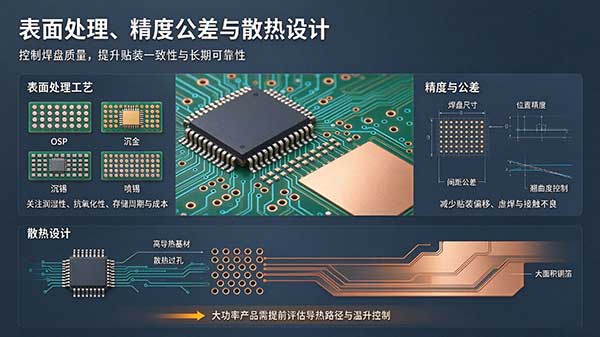

焊盘表面处理工艺，是决定SMT焊接润湿性和存放周期的关键。常见表面处理工艺有OSP、沉金、沉锡、喷锡等，每种工艺的可焊性、抗氧化能力、存储条件、成本各不相同。OSP成本适中，焊锡润湿性好，但保护膜容易受损，PCB存放周期短，对仓储环境、上线时效要求严格，适合短期投产的订单；沉金镀层稳定，抗氧化能力强，适合引脚细密的BGA、QFN等精密器件以及需要长期存放、多次返修焊接的产品；喷锡工艺性价比高，但焊盘平整度一般，不太适合间距极小的精密芯片。选型时结合焊接工艺、库存周期、产品使用寿命来选定，保证焊盘在SMT焊接时拥有良好浸润效果，减少空焊、少锡不良。

PCB尺寸公差、焊盘精度以及翘曲度管控，是高密度SMT贴片的重点要求。随着元器件封装越来越小，0402、0201阻容件、QFN、BGA广泛应用，焊盘的坐标、外形公差必须严格遵循设计规范。焊盘偏移、尺寸偏差，会直接导致贴装时元件引脚和焊盘对不上，出现偏位、虚焊。同时板翘问题极易被忽略，PCB翘曲超标，在印刷焊膏、贴片、过回流炉时，板体受力不平，吸嘴贴装下压时元件受力不均，是批量虚焊、空焊的重要诱因。选型时要明确板材翘曲度验收标准，要求PCB厂商做好层压、烘烤去应力处理，来料后增加翘曲抽检，保障整板平整度满足SMT设备作业要求。

针对大功率、高发热元器件的PCB，散热性能需要单独评估。电源板、驱动板上MOS管、功率芯片工作时持续发热，如果热量无法及时散出，元器件温度持续升高，会加速老化，甚至烧毁失效。在选型阶段，可以优先选用导热系数更高的基材，合理布局大面积铜箔、导热过孔，大功率场景直接选用铝基板。依靠板材结构设计把热量快速传导出去，稳定元器件工作温度，提升整机使用寿命。

总而言之，SMT贴片的PCB选型是一项系统性工作，不能单一指标优先。从基材性能、结构参数、表面处理方式、精度公差到散热能力，每一项都和SMT焊接质量息息相关。只有结合产品定位、生产工艺、终端使用环境综合权衡，平衡好品质、交期与成本，选出适配的 PCB方案，才能减少贴片不良，提升量产良率，为电子产品稳定运行提供可靠载体。
