PCBA加工人工目检的内容和作用

发布日期:2021-09-08 作者:江西英特丽电子科技 点击:

PCBA加工人工目检的内容和作用


PCBA加工,产品品质非常重要,品质除了在锡膏印刷、贴片、回流焊接工艺中确保万无一失外,还需要在检测闭环这块完成OK品终检,目前SMT产线的检测设备也越来越自动化,检测的效果也越来越成熟,比如锡膏印刷有SPI、焊接完成后有AOI或者X-RAY,但是机器都是经过图像和算法得到的结果,有些时候也会出现误判,那么在AOI段后面加个人工目检是非常有必要的。


人工目检主要是通过人的肉眼以及借助放大镜看表面的焊接品质,是否有缺陷等等,一般这些是零件个数比较少、零件比较大的情况下容易发现,如果是BGA、细间距引脚件、0201等等,肉眼基本是看不清的,那么这些是需要借助专业的检测仪器。人工目检是一种投入少且行之有效的方法,对于工艺要求较低、设备和检测设备不完善的厂家来说,人工目检对于提高组装产品质量起到了重要的作用。



人工目检主要的检测内容有以下三项:


锡膏印刷

检查锡膏印刷机的参数设定是否正确,锡膏都印在焊盘上(没有出现偏移),锡膏的高度是否一致或呈现“梯形”状(也叫锡膏拉尖),锡膏的边缘不应有圆角或塌成一堆的形状,但允许有一些因钢板脱离时拉起少量锡膏所造成的峰状外形,若锡膏分布不均匀时,则需检测刮刀上的锡膏,是否不足或是分布不均,同时也需检查钢板(开孔过大或过小,或者孔位上面有多余残留的锡膏)及其他参数。

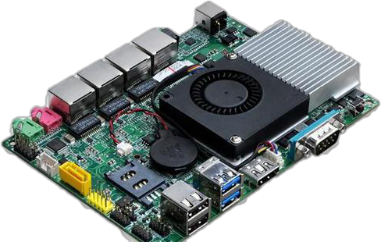

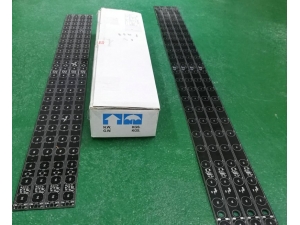

 LED照明贴片加工001

元器件放置

元器件是否正确无误及机器的取料位置是否正确。在完成第一块PCBA后,详细检查,每一元器件是否都正确地放置,在材料清单BOM表上的元器件是否和PCB上的元器件一致,所有正负极敏感的元器件,比如,二极管、钽电解电容及IC,这些元器件的放置方向是否正确。


焊接质量

在回流焊接完成后,经过AOI检测完成,人工通过放大镜查看PCBA焊接的品质是否有缺陷,检测PCBA板子是否有炸锡,葡萄球、锡珠、连桥、立碑,假焊等品质问题。


PCBA加工中,品质是关乎到企业的生命线,只有把品质和交期做好,客户才会源源不断的下单生产,企业才能保持旺盛的生命力
