手机自动测试方案

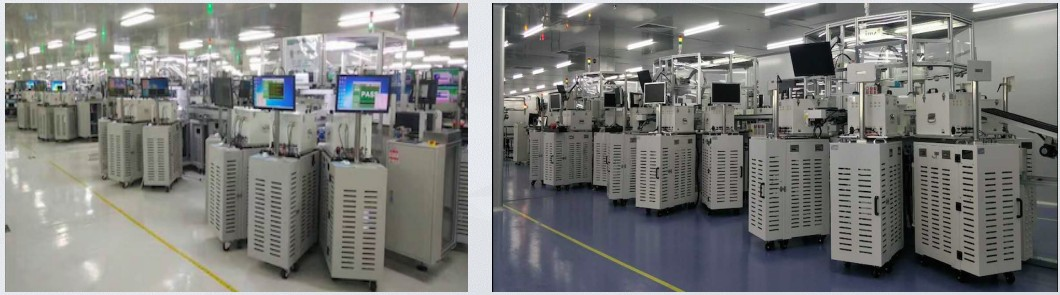

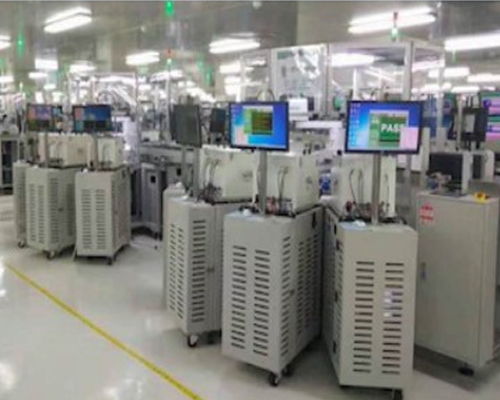

自动测试机

简介：模块化设计，柔性拼组。可以搭载气动机和屏蔽箱结构。线下换机型实现快速成功换线。手动＼自动可随意切换。使用推广度高。

特性：

1、 整个系统主要针对无线通讯产品（手机、平板、无线通讯模块等同类PCBA主板）测试，如（下载＼写号＼校准＼综测＼蓝牙＼wifi＼GPS＼电流＼复检＼预开机等工艺联线自动化作业生产)。

2、整个系统融合了：爱普生机器人、机器智能视觉、柔性同异位复测、第三方软件自动控制，三手抓，三皮带全贯通联线六项领先技术优势。

3、 整个系统能精确定位、取放、分拣，可靠性高。

4、 整个系统能进行信息管理，全自动化，无人工操作。

5、 整个系统是一套：标准、成熟、稳定、批量化 的成功解决方案。

自动化测试平台系统解决方案——特点

1、灵活配置

通用的模块化自动化测试单元（台）设计，可根据不同工艺条件进行组合，灵活组合成线，操作方便，快速换线，兼容不同机型主板。

2、精准视觉

采用EPSON四轴LS6机器人及上＼下两组视觉（CCD）系统组合，实现高速度精准自动抓取、摆放。自动传输实现无线模块、手机主板＼平板主板测试全程自动化。

3、精准测试

能够采用搭载屏蔽箱检测模式，自动测试提高了测试品质稳定性。测试效果不受人工的疲劳度、责任心、注意力、反应能力等因素的影响。

4、仪器利用

集成客户现有的测试仪器及软件，减少成本和软件重复调整，24小时工作将测试仪器利用率最大化。

5、自动定位

机器人自动定位与位置记忆功能,无障碍设计。

6、自动上下料

tray 盘方式堆叠方式全自动上下料机构或皮带联线便于取放。

7、同位复测

针对一次测试不良，可以进行同位再次复测。

8、异位复测

针对测试不良，同时可以取放到相同测试工序的其它站位进行复测

9、不良品自动分拣

对其测试确认不良品本系统进行自动分拣后，在专用不良通道流出。

10、快速换线

小车换线速度更快捷可线下换夹具调仪器线损等，单机换线速度已量产的机型可以在熟练两名技术同时进行2H内完成。

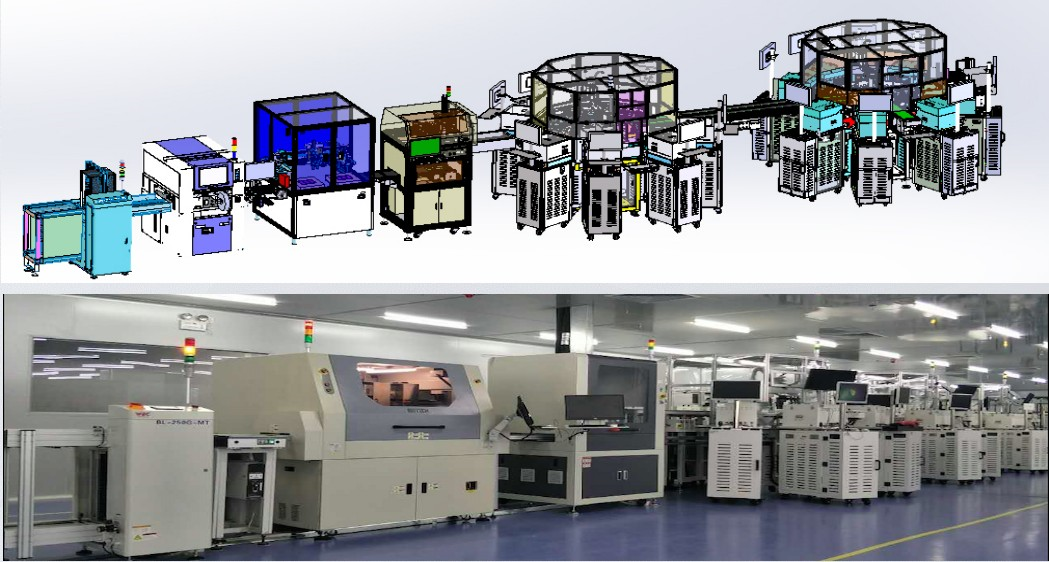

11、工艺连线

可以同在线自动分板与在线自动点胶等工艺设备实现无缝对接连线式生产。采用三轨皮带联线，并联和串联生产方式随意柔性选择作业。

12、第三方软件控制

所有OEM的项目软件不需要做修改即可实现与机器人程序进行通讯，由我司提供外挂控制软件。ODM项目软件同样也可以不作修改即可通讯。

13、便于管理

减少现场管理人员，免受人员流动性的影响。

14、提升效率

三手抓吸板＋先进的逻辑控制算法，提升设备效率。相对人工测试，效率提升在5-10%内。

15、稳定品质

避免人工误操作，提升产品直通率、成品率，提高产品的质量水平与企业竞争能力。

16、节省成本

节省多余的人力。减少管理培训机会的成本，后勤保障成本，外部因素致人员浪费工时成本。

17、提升形象

全自动化作业，从而提高我们竞争力，让企业整体形象更好。

18、安全生产

采用护罩安全门装置，杜绝设备机械手安全管理。

参数：

1、外形尺寸（模块化设计）：3200mm（W）*6500mm（L）*2200mm（H）

2、小车数量：1#、2#机各8台小车（共32个测试工站）

3、取放料工装：tray盘（堆栈式）

4、处理节拍：前后两个工艺工位（实际需现场测试定）

适合产品

电脑程序自动测试的 PCBA产品，如手机主板、无线模块等电子产品

产品尺寸

最大产品尺寸：70mm*150mm

测试仪表

适合综测仪端口1-1,1-2

工序要求

模块化设计，可自定义不同工序
