smt贴片锡膏印刷偏位不良原因分析及改善对策

您的当前位置: 首 页 >> 新闻中心 >> smt贴片技术知识

smt贴片锡膏印刷偏位不良原因分析及改善对策

发布日期:2023-11-21 作者:江西英特丽电子科技股份有限公司 点击:

smt贴片锡膏印刷偏位不良原因分析及改善对策


smt贴片锡膏印刷是整个pcba生产制作流程的第一步,而锡膏印刷不良导致的焊接品质问题占据不良原因的60%以上,因此锡膏印刷非常关键,在锡膏印刷环节当中,会出现锡膏印刷偏位不良等现象,今天就跟大家分析其不良原因和一些改善对策。

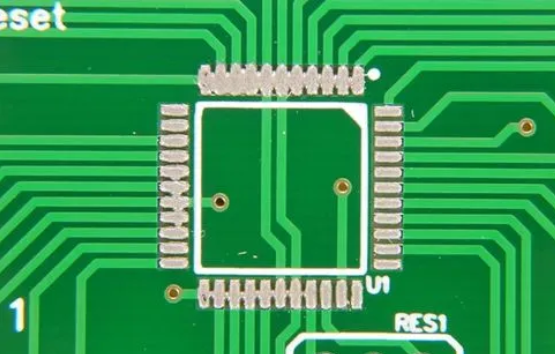

锡膏印刷偏位不良原因主要有以下三点原因导致,偏位不良如下图所示



1)锡膏问题

锡膏类似于我们的牙膏,里面含有各类锡粉合金颗粒和助焊剂,锡膏一般存储在冰箱中,在使用前需要进行回温和搅拌,导致锡膏印刷偏位主要是锡膏的黏度低、锡膏流动性强,在印刷在pcb焊盘上后,锡膏边缘出现塌陷而引起偏位连锡,这样会容易导致短路。

改善对策:选用合适黏度的锡膏,且保证回温搅拌时长,判断是否合适,可以用搅棍提拉起锡膏,看锡膏是否会出现断流,如果断流就表明锡膏粘度低了。 原文出处:www.intelli40.cn

延伸阅读:
PCBA加工中锡膏的基本常识


2)钢网问题

钢网开孔错位会出现锡膏偏移,钢网就类似于pcb焊盘的模子,锡膏印刷就是通过钢网的空洞下渗到pcb焊盘上,如果在钢网开孔制作过程中出现差错,则会导致印刷偏位

改善对策:钢网开孔前需要仔细核对pcb焊盘参数,确保开孔精准。


3)pcb夹持稳固问题

pcb通过上板机来到锡膏印刷工作台,需要夹持或支撑,当出现夹持松动而导致印刷时线路板移动,导致钢网与PCB对位偏移,锡膏印刷后出现偏位

改善对策:定期更新和维护夹持部件工具,确保工作时不松动


以上是出现锡膏印刷偏位的几点常见原因,当然在实际生产中可能还会有其他原因导致不良,比如锡膏有脏物、钢网变形等等,因此需要逐一排查。


英特丽电子科技目前拥有4大SMT制造基地,分别在江西抚州、安徽宿州、山西晋城和四川内江,SMT线体达到将近100条,每条SMT线都是采用高端设备(西门子、松下贴片机,Heller回流焊、dek/mpm印刷机、科样 spi等等),每条线体均配置AOI检测以及MES系统,可以为客户提供品质生产追溯,同时配置X-RAY/三防涂覆,拥有多条波峰焊和AI插件线,拥有多条组装包装生产线


本文网址:http://www.intelli40.cn/news/935.html

关键词:smt贴片锡膏印刷偏位不良原因,锡膏印刷偏位不良
