x-ray在smt贴片加工行业中的重要性

发布日期:2022-01-17 作者:江西英特丽电子科技 点击:

x-ray在smt贴片加工行业中的重要性

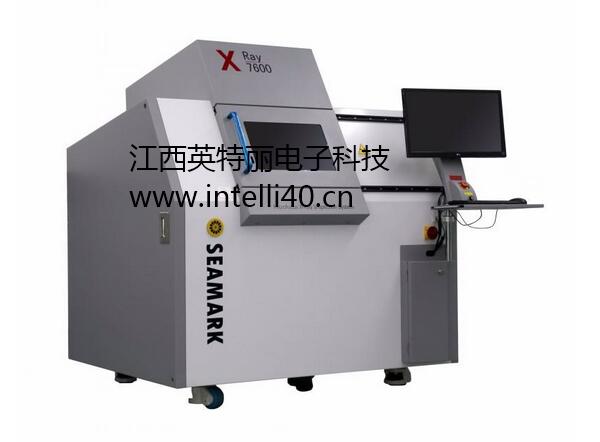

    X-ray中文叫X光线检测机,对于这种设备,我们在平常生活中并不陌生,医院的X光检查就是X-RAY设备,不过SMT贴片加工行业的X-RAY与医院的有所不同,但是原理基本都是差不多,都是通过X射线穿透来检测人眼看不到的区域。


smt aoi和x-ray是百检还是抽检,在线还是离线?


X-ray在SMT贴片加工行业快速应用的原因:

    X-RAY在SMT贴片加工行业的应用主要是因为近几年的电子产品飞速发展,IC集成电路技术的快速发展,越来越多的电子产品小型化、轻型化,精密化,因此导致电子产品内部的主板越来越小,因而该类产品内的元件更倾向于封装,从而导致大量的IC、BGA的贴片需求,而此类IC的引脚越来越多、越细、越密集,并且像BGA和CPU等类型IC都是半球状,且位于底部位置,因此通过人工肉眼根本看不到回流焊接后的品质,因此要检查此类IC的焊接品质,必须要用到X光机检测设备,所以X-RAY在近几年得到快速发展。


X-RAY在smt贴片加工行业中的重要性

    在之前回流焊接检测基本都是通过人工或者AOI进行就可以,可以检测日常的IC(比如QFP/SOP)焊接品质,因为此类IC的引脚露出在外部,AOI就可以检测焊接品质,而随着引脚在IC底部、内部(比如BGA/QFN),AOI和人工肉眼就检测不到其焊接品质,因此需借助X-RAY,通过X光穿透形成的光斑来确定锡球是否焊接ok,有没有出现假焊虚焊等不良的问题,


X-ray相比其他检测设备的重要性和优势点:

1.焊接工艺缺陷检测覆盖率达到98%,尤其是X-ray对BGA、CSP等焊点隐藏器件检查的优势。

2.检测范围大,覆盖面广、提前检测物料良品:假如PCBA被判断故障,怀疑是PCB内层走线断裂,X-ray可以很快地进行检查,或者说BGA/CSP等物料提前检测发现不良,规避缺陷物料流入产线、导致返工,浪费人力物力等。

3.拥有更高稳定性、可靠性测试缺陷分析,比如:内部焊球虚焊、空气孔和成型不良等。


X-ray虽说有很多的优势,但是还是存在一些劣势,比如因为X光有辐射作用,不能设置在线检测,需要单独的X-RAY检测房,那么就需要离线检测,如果是大批量订单,产能就会跟不上、无法保证交期等等。因此使用X-RAY需要根据产品、客户要求的实际情况来决定是否使用。


更多关于X-RAY的技术文章

SMT行业AOI,X-RAY,ICT分别是什么?作用是?
