PCB名词解释:通孔、盲孔、埋孔

发布日期:2022-05-04 作者:www.intelli40.cn 点击:


PCB名词解释:通孔、盲孔、埋孔

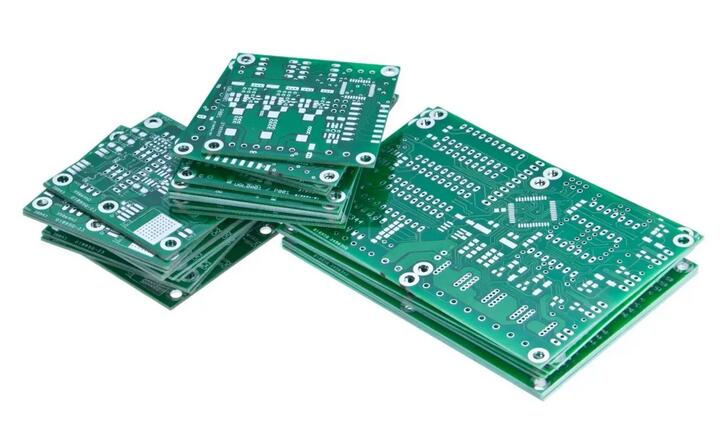

PCB(电路板)由一层层的铜箔电路叠加而成(业内常用几层几层板表述就是这个意思),不同电路层之间的联通就是靠导通孔,电路板连通的目的是为了电气特性能够导电,如果只用钻孔机钻出来的孔是不会导电,必须在钻孔的表面电镀上一层导电物质(一般是铜)。




以下是集中常见的导通孔;

通孔
原理很简单,意思大概就是多层叠加的电路板,从一面打通到另外一面;这是Z常见的导通孔,只要把PCB拿起来对着灯光照,看到亮光的孔就是通孔,制作的时候使用钻孔机直接把电路板全钻透就成导通孔,这样的通孔制作简单且费用相对便宜,但是现在的电路板设计有些电路层并不需要全部钻孔,因此需要其他的导通孔。

盲孔
将PCBZ外层电路与相邻内层以电镀孔连接,但是不贯通,因看不到对面,所以称作盲孔,这样做的目的是为了增加PCB电路层的空间利用,盲孔需要特别注意钻孔的深度,由于这种制作方法会造成孔内电镀困难,目前已不流行。

埋孔
埋孔的意思是PCB内部任意电路层连接,但未导通到外层,这种制作方法不能在PCBZ外表两面钻孔(无法粘合后再钻孔),需要预先设计好并钻孔,局部黏合内层之后再电镀处理,Z后全部黏合一起,这种制作工艺比通孔和盲孔更高级,因此价格Z高,常见于高密度(HDI)PCB,可以增加电路层的使用空间,埋孔字面意思也很好理解,PCB板外部看不到孔,实际上孔都埋在电路板内层。

随着技术的发展,越来越多的电路板使用埋孔设计,而通孔和盲孔也有,常见于需要插件的电子元件使用。


英特丽电子科技提供PCB、电子元件采购、SMT贴片加工、DIP插件、测试、成品组装包装一站式的服务
