贴片加工厂家__ICT是什么?主要测试什么?ICT测试的优缺点?

发布日期:2021-03-02 作者:江西英特丽 点击:



贴片加工厂家讲解__ICT是什么?主要测试什么?ICT测试的优缺点?



ICT测试在SMT贴片加工厂非常常见,但是一般人不明白这道测试有何用,下面江西英特丽贴片加工厂家为大家介绍下ICT测试是什么。

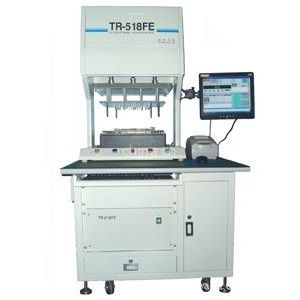

ICT自动在线测试仪

ICT是什么?

ICT是英文(In-Circuit-Test),中文直译过来就是自动在线测试,但行业更确切的应该称作电路测试。

ICT最主要用于电路板(PCBA)的电性测试,可以将其想像成一台高级的万用电表,它无需将电子零件从电路板上拆下来就可以透过针点来检测电路板上所有零件的电性以及焊接有没有开/短路问题



ICT测试的原理

ICT测试原理是使用针床连结电路板上布置好的测试点来达到测试目的,ICT必须用针点放置在所有零件的接触脚所延伸出来测试点才能测量测量电阻值、电容值及电压。



ICT测试主要测试什么?

1.短路错件、 缺件、立碑、架桥、极性反等;

2.测量电阻、电容、电感、二极、稳压二极、继电器 IC、连接器等零件。

3.电性功能测试。

4.测试主动零件的功能。



ICT测试pcba电路板的优点:

1.测试速度快、时间短

PCBA不需要上电开机就可以做L/C/R/D的测试,可以有效减少测试开机等待的时间,也可以降低因短路所造成的电路板烧毁意外

2.优良的重测性

由电脑程序控制,大大降低误判、漏测的风险,减少生产线的困扰。

3.产品维修成本大幅降低

操作员即可负责产品维修的工作,有效的降低人工成本。 ICT可以透过电脑程式告知那颗零件有问题,

4.提高产品品质

只要有足够的测试点,ICT可以测量到电路版上所有的线路及零件,可以提升产品品质



ICT测试的缺点:

1.ICT的设备及治具费用一般贵,尤其是气压式的钢材治具,比较适合大量生产的产品。

2.使用ICT测试时需要在电路板上设计额外的测试点给针床连接使用。降低了电路板布线的使用率。

3.针床需要定时维护,探针也需要定期更换,以确保其与探针的运作正常。
