SMT贴片加工点数如何计算

发布日期:2021-01-21 作者: 点击:


SMT贴片加工点数如何计算



前面我们提到smt贴片加工费用如何计算,文章链接smt贴片加工点数和费用如何计算?大家都知道,贴片加工费用都是按点数来计算,不同电子元件的点数也不尽相同,下面英特丽给大家介绍下常见电子元件点数的是如何计算的。



Smt贴片加工分贴片和插件两大工序,同时还分有铅和无铅焊接工艺,因此其点数计算方法大同小异



一、按贴片类来计算点数

1.电容、电阻(0402以上):一般按1点来计算
2.电容、电阻(0402以下)一般按2点来计算,因为体积过小,在贴片加工过程中出现抛料;

3.二、三极管:一般按1.5点来计算,这些物料具有方向性,因此在生产中需要标注它的方向;

4.铝电解电容、电感,一般按2点来计算、如果元件体积较大则按4点来算;

5.BGA/QFN芯片:2脚计1点;

6.SOP、QFP芯片:3脚计1点;

7:排针座:3脚计1点,一般此类元件最低计3点;

8. 其他异性件:2脚计一点;一般此类元件最低计3点;



二:按插件类来计算点数

1. 电解电容、电源座、二级管、Y电容:1脚计1点;

2. 排针座:2脚计1点;

3. 后焊元件脚焊盘较大:1脚计1点;

4. 其他元器件:2脚计1点;



因此一块板的加工费用是多少,只要将BOM单给到贴片厂,分别计算一块板有什么类型的电子元件,有多少种电子元件,每种元件按照协定的点数来计算,那么一块板子的smt加工费用就清清楚楚。



不同厂家的报价和点数计算方式一般会有所不同,导致加工费用也不一样,具体需要根据实际情况,与厂家沟通协调计算点数和加工费用。



江西英特丽电子是一家专业从事SMT贴片加工、DIP加工、PCBA贴片加工的现代化智能制造工厂,公司所有smt设备均可接入MES系统,方便客户追溯,公司的smt生产设备均是国际进口品牌设备,贴装和DIP品质非常优质。

了解江西英特丽SMT贴片加工产线产能、产线规模、生产设备、品质管控,请点击查看:http://www.intelli40.cn/product/smttpjgebc/

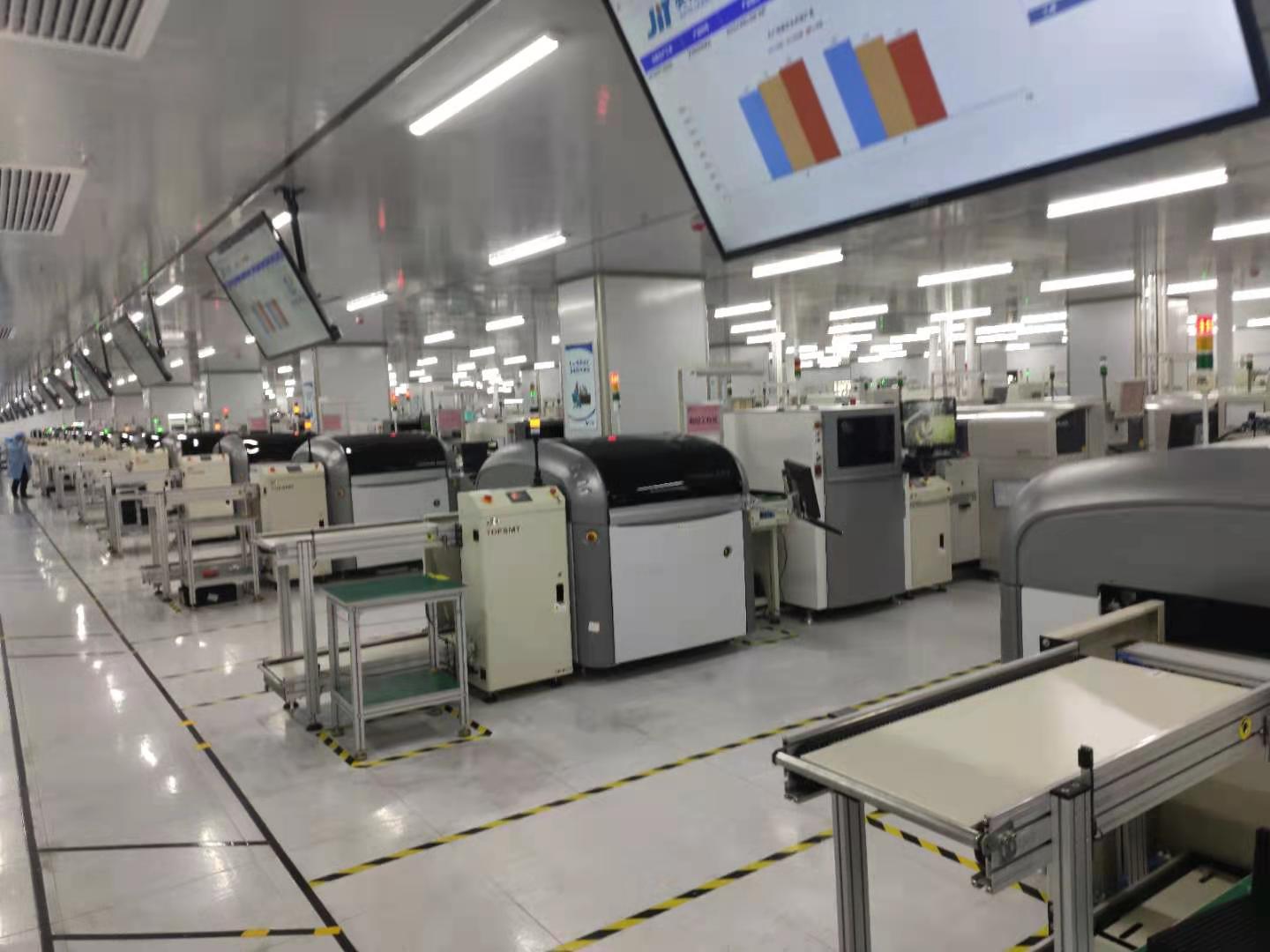

江西英特丽SMT贴片加工厂实景图
