SMT葡萄球现象解决办法

发布日期:2020-12-07 作者: 点击:



SMT葡萄球现象解决办法

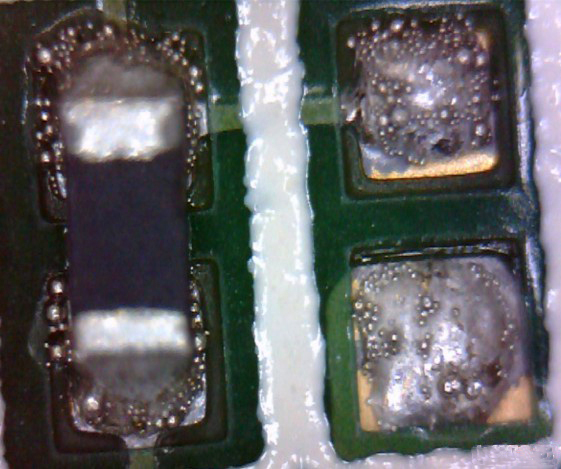

葡萄球现象,一般是锡膏没有完全熔融互相融合焊接在一起,反而聚集变成一颗颗独立的锡珠并堆叠在一起,形成类似葡萄串的现象。



SMT葡萄球现象发生原因



一、锡膏受潮氧化

锡膏受潮氧化为葡萄现象的主要原因,锡膏氧化可以分成很多类别,比如说人员操作不慎、锡膏过期或储存不当、锡膏回温/搅拌不良,造成锡膏吸湿受潮,都是可能造成锡膏氧化的原因。 有些钢板(网)溶剂清洁后未完全干燥就上线使用也是可能的原因之一。



二、锡膏助焊剂挥发

锡膏中的助焊剂是影响锡膏融锡的重要因素,助焊剂的目的是用来去除金属表面氧化物,降低焊接金属的表面,其实还有另一个目的就是用来包覆锡粉保护它免于与空气接触,助焊剂如果提前挥发,就无法达到去除金属表面氧化物的效果,所以锡膏拆封后要依照规定在一定的时间内用完,否则助焊剂将会挥发让锡膏变干。 还有回焊中的预热区如果过长,会让助焊剂过度挥发,越有机会发生葡萄球现象。



三、回焊温度不足

回焊温度不足以提供锡膏完全融化的条件时,锡膏也有机会出现葡萄球现象锡膏印刷在PCB的锡量如果越少,那么锡膏氧化与助焊剂挥发的机会就会越高,这是因为锡膏量印刷得越少,那么锡膏与空气接触的比率就会越高,就较容易造成葡萄球现象。所以这就是0201的元件会较0603的元件更容易发生葡萄球现象的原因。



解决改善SMT葡萄球现象的方法

1. 采用活性更佳的锡膏。

2. 增加锡膏的印刷量。

3. 增加钢板开孔宽度或是厚度以增加助焊剂和锡膏的印刷体积,也可以提升锡膏抗氧化能力。

4. 缩短回流焊曲线中的预热时间,增加升温斜率,降低助焊剂的挥发量。

5. 开氮气来降低锡膏氧化的速度。
