贴片机组成部分及结构概述

发布日期:2020-07-15 作者: 点击:

贴片机组成部分及结构概述

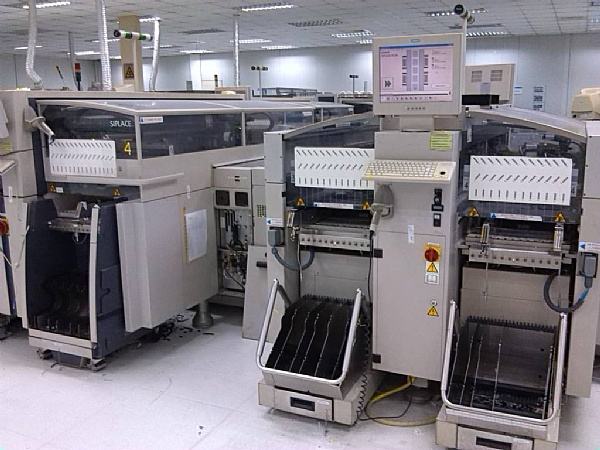

贴片机是机--光以及计算机控制技术的综合体 是一种精密的工作机器人,它充分发挥现代精密机械、机电一体、光电结合,以及计算机控制技术的高技术成果,实现高速度、高精度、智能化的电子组装制造设备它通过拾取、位移、对位、放置等功能,将各种电子元件快速准确地贴放到电路板上指定的焊盘位置,一般贴片机位于SMT整条生产线锡膏印刷机之后,根据组装技术要求和制造厂商设计理念,人们推出不同功能、不同用途、不同档次的贴片机,下面就给大家介绍贴片机的各个结构组成部分。

延伸阅读:何为SMT?smt是做什么的,smt贴片是什么意思?




1.机械部分

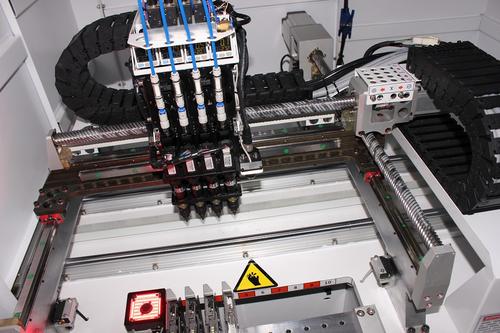

1.1 机器机架:相当于贴片机的骨架,支撑所有贴片机的部件,包含传动、定位等结构;

1.2传动结构:就是传输系统,将PCB输送到指定的平台位置,贴片完后再由它将PCB传输到下一道工序;

1.3伺服定位:支撑贴头,保证贴装头精密定位,伺服定位决定机器的贴片精度



2.视觉系统

2.1相机系统:对识别对象(PCB、供料器和元件)位置进行确认

2.2监控传感器:贴片机中装有多种型式的传感器,如压力传感器、负压传感器和位置传感器等,它们像贴片机的眼睛一样,时刻监视机器的正常运转



3.

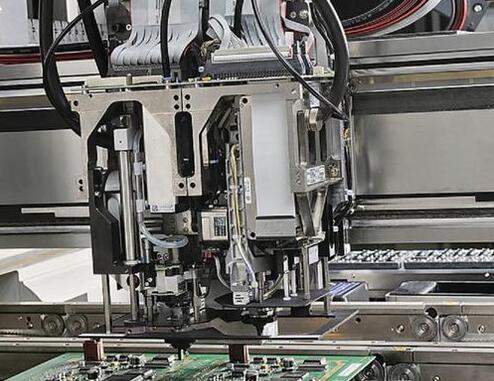

3.1贴装头是贴片机的关键部件,它拾取元件后能在校正系统的控制下自动校正位置,并将元器件准确的贴放到PCB指定的位置

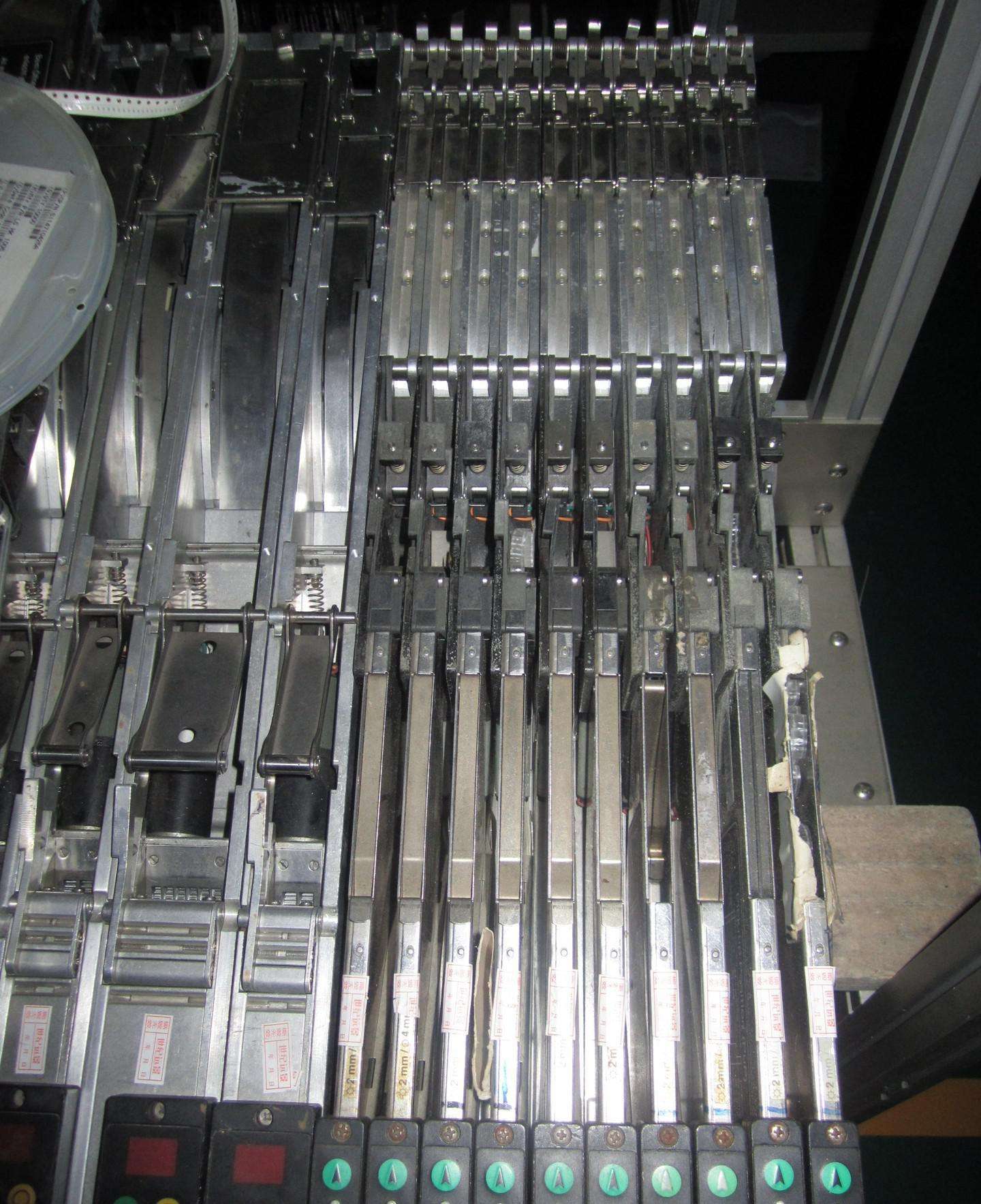

4.供料器

4.1电子料按照顺序提供给贴头供贴片机准确地拾取,供料器越多,代表贴片机的贴装速度越快;



5.计算机软/硬件

5.1 贴片机需要正常运转,将电子元件快速准确的贴装到电路板指定的焊盘上,都是贴片机技术操作员对其进行拾料编程,需要通过电脑对贴片机进行编程控制,指挥贴片机高效稳定的运行;
